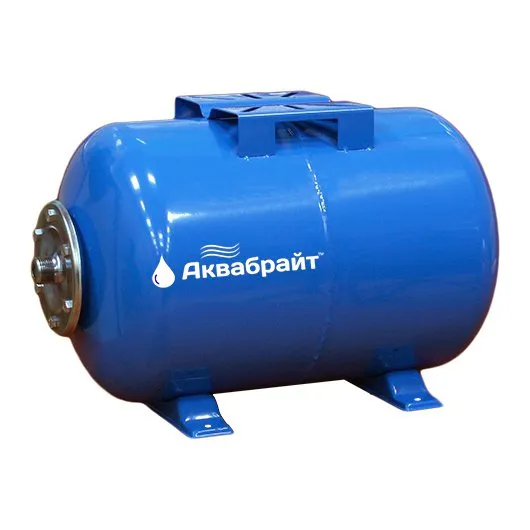

Гидроаккумулятор АКВАБРАЙТ ГМ-24 Г

Гидроаккумулирующий мембранный бак (гидроаккумулятор) Аквабрайт ГМ-24 Г 50 В горизонтального расположения создан для применения в системах горячей и холодной воды. Гидроаккумулятор служит компенсатором гидравлических ударов в магистралях водоснабжения, происходящих в результате циклического включения/выключения насосов подкачки. Рабочий температурный диапазон применения -10 - +99 С (рекомендованный +10 - +90 С) с максимальным давлением воды до 10 бар. Диаметр входных патрубков (фланцев) 1.0 дюйм.

Фирменное обозначение моделей:

• Первые 2 буквы «ГМ» – гидравлический мембранный;

• Цифры обозначают объем бака в литрах;

• Буква в конце надписи – «В» - вертикального монтажа, «Г» - горизонтального.

Преимущества Аквабрайт ГМ-24 Г

• корпус бака (1) и опорные ножки (3) выполнены из стали и окрашен порошковым методом в голубой цвет с последующим оплавлением под большой температурой;



• стальной фланец (5) покрыт цинком, резьбовой штуцер с наружной резьбой (6) на 1 дюйм – из бронзы, крепятся к корпусу бака 6-тью оцинкованными болтами;

• сменная мембрана (2) – из пищевого искусственного каучука материала EPDM;

• воздушный клапан (4) имеет пластмассовый колпачок и защитную крышку;

• для горизонтальных моделей предусмотрена металлическая площадка для крепления поверхностного насоса и другого оборудования;

• литраж и геометрические данные установки указаны в таблице:

• для гидроаккумулятора вертикального типа бака рекомендуют применять насосы погружного типа, для горизонтальных – поверхностного;

• каждые 2-3 месяца следует проверять давление воздуха в баке, при необходимости (частом срабатывании электродвигателя насоса или длительном не включении) увеличьте или уменьшите заданное давление воздуха путем подкачки воздуха или его стравливания;

• гидроаккумулятор должен размещаться в теплом сухом помещении на ровной твердой поверхности, рядом с реле давления;

• гидроаккумулятор напрямую руководит срабатыванием реле давления насосной станции и по этой причине давление воздуха в баке должно быть согласовано с настройкой реле на включение/выключение насоса подпитки;

• объем бака должен соответствовать мощности приобретаемого насоса, что легко подсчитать по приведенной таблице:

Комплектация Аквабрайт ГМ-24 Г

В комплект поставки входит:

• Гидроаккумулятор в сборе;

• Инструкция по эксплуатации и монтажу;

• Упаковочная транспортная тара.

Полезное видео про гидроаккумулятор Аквабрайт ГМ-24 Г
